一、YY/T 0750-2018標準基本信息

• 標準名稱: 超聲 理療設備 0.5MHz～5MHz頻率范圍內聲場要求和測量方法

• 標準號: YY/T 0750-2018

• 發布機構: 國家藥品監督管理局

• 發布日期: 2018-12-20

• 實施日期: 2020-07-01

• 標準狀態: 現行有效

• 標準性質: 推薦性醫藥行業標準

• 替代情況: 替代YY/T 0750-2009

• 采用情況: 等同采用國際標準 IEC 61161:2013

二、YY/T 0750-2018適用范圍與關鍵內容

• 適用范圍:

• 本標準適用于工作頻率在 0.5 MHz 至 5 MHz 范圍內的超聲理療設備。

• 它規定了這類設備在自由場和模擬實際使用條件下,其聲輸出參數的測量方法以及相關的要求。

• 主要對象是制造商、檢測機構和監管單位,用于驗證設備聲輸出特性的準確性和安全性。

• 關鍵內容概述:

• 本標準是一個產品性能與安全標準,同時包含了詳細的測試方法。

• 其核心是確保超聲理療設備的輸出聲功率的準確性和一致性,防止因輸出不準導致治療無效或患者組織損傷。

• 標準提供了兩種主要的測量方法:輻射力天平法和量熱法,并規定了其適用場景和精度要求。

三、YY/T 0750-2018配套與引用標準

• 配套標準:

• 本標準是超聲理療設備基礎標準之一,需要與通用安全標準 GB 9706.1 (醫用電氣設備 第1部分:安全通用要求) 以及其專用標準 GB 9706.7 (YY 9706.207, 醫用電氣設備 第2-5部分:超聲理療設備的基本安全和基本性能專用要求) 結合使用。

• 引用標準:

• IEC 61161: International Standard for Ultrasonics - Power measurement - Radiation force balances and performance requirements.

• GB/T 16540: 聲學 在0.5MHz至15MHz頻率范圍內的超聲場特性及其測量 水聽器法(涉及聲場表征)。

四、YY/T 0750-2018主要技術內容

1. 核心參數與要求:

• 輸出聲功率: 是本標準關注的最核心參數。標準對設備額定輸出功率的偏差提出了明確要求,例如,設備實際輸出功率與制造商聲稱的額定功率之間的誤差必須在規定的范圍之內(如±20%或更嚴)。

• 聲工作頻率: 要求設備實際的工作頻率與標稱頻率一致。

2. 主要測量方法:

• 原理: 測量超聲波在吸聲介質中轉化為熱量的速率,通過溫升計算聲功率。

• 適用場景: 適用于某些特殊波形或現場檢測,但其準確度和適用范圍通常不如輻射力天平法。

• 原理: 利用超聲波在靶材上產生的輻射力,通過精密天平測量該力,從而計算出聲功率。這是基準方法,精度最高。

• 適用場景: 主要用于實驗室的精確測量、型式檢驗和校準。

• 輻射力天平法:

• 量熱法:

3. 測量條件:

• 自由場條件: 在消聲水槽中進行,避免反射干擾,用于測量聲源的基本輸出特性。

• 模擬使用條件: 考慮了聲頭與模擬組織的耦合劑、接觸壓力等因素,評估在實際治療條件下的輸出性能。

4. 測量系統與設備:

• 對測量系統(如天平、水聽器、溫度傳感器、水箱等)的精度、穩定性和校準提出了詳細要求。

五、YY/T 0750-2018重要性及應用

• 重要性:

• 確保治療有效性與安全性: 準確的聲功率是超聲理療產生生物學效應(如溫?zé)嵝?yīng)、機械效應)的基礎。功率過低則治療無效,過高則可能導致組織過熱損傷(如燙傷)。

• 法規符合性: 是產品進行型式檢驗、產品注冊和上市后監督的強制性檢測項目,是滿足中國NMPA及國際監管要求的關鍵。

• 質量控制與性能保證: 為制造商提供了統一的生產檢驗和產品放行標準,保證產品質量的一致性。

• 應用場景:

• 產品研發與設計驗證。

• 產品型式檢驗和出廠檢驗。

• 第三方檢測機構的認證檢測。

• 醫療機構對設備性能的定期檢測與驗收。

六、YY/T 0750-2018實施中的注意事項

1. 方法的選擇與確認: 必須根據設備的特性(如波形、頻率、功率范圍)和測量的目的(型式檢驗 vs. 日常檢驗)選擇合適的測量方法。輻射力天平法是首選的基準方法。

2. 測量不確定度: 所有測量結果都必須考慮并報告其測量不確定度。測量系統的擴展不確定度應遠小于標準對功率偏差的要求。

3. 環境與操作規范: 測量對環境(如水溫、除氣)和操作流程(如聲頭對準、穩定時間)要求嚴格,任何偏離都可能引入顯著誤差。

4. 設備狀態: 被測設備應在制造商規定的穩定工作狀態下進行測量,并測試其整個輸出功率范圍內的多個點。

5. 與安全標準的關聯: 聲功率的測量數據是評估設備熱安全風險的重要輸入,必須與GB 9706.7等安全標準的要求相關聯。

七、YY/T 0750-2018總結

YY/T 0750-2018 是規范超聲理療設備核心性能——輸出聲功率的權威標準。它通過提供科學、嚴謹和統一的測量方法,確保了不同廠商、不同時期生產的設備其輸出能量的準確性、可靠性和可比性。正確實施該標準,對于保障超聲理療的臨床效果、防止患者受到過量聲輻射傷害、以及維護市場公平秩序具有至關重要的作用。它是超聲理療設備從設計、生產到監管全生命周期中不可或缺的技術依據。

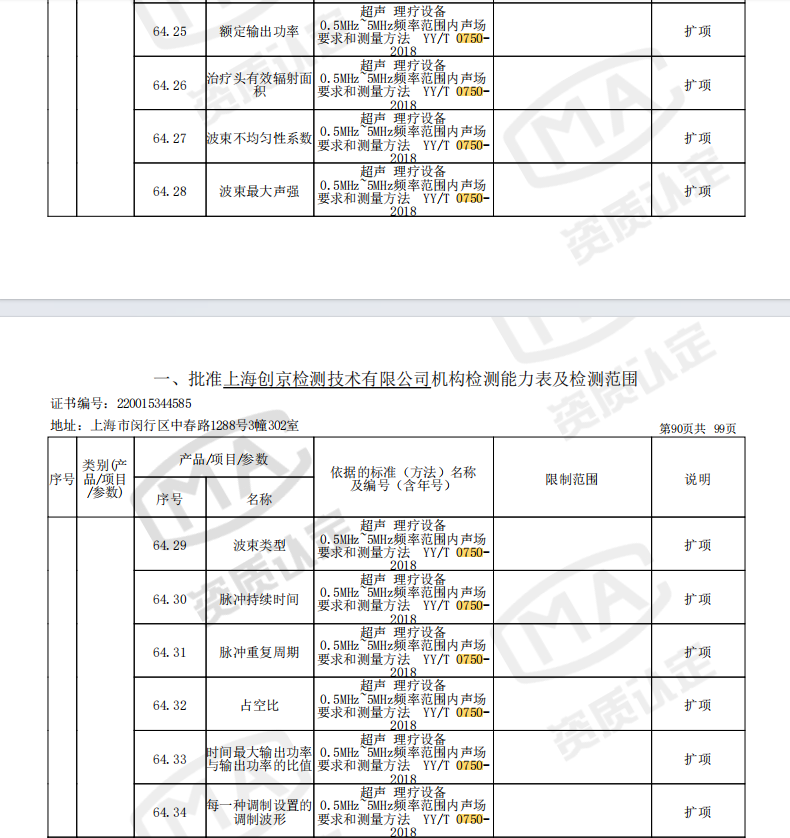

創京檢測YY/T 0750-2018標準資質范圍
