YY/T 0696-2008 神經和肌肉刺激器輸出特性的測量

一、標準基本信息

• 標準名稱: 《神經和肌肉刺激器輸出特性的測量》

• 標準號: YY/T 0696-2008

• 發布機構: 國家食品藥品監督管理局

• 發布日期: 2008-04-25

• 實施日期: 2009-12-01

• 標準狀態: 現行有效(請注意,此為2008版,需關注是否有新版替代)

• 標準性質: 推薦性醫藥行業標準

• 采用情況: 等同采用國際標準 IEC 60601-2-10: 1987

二、YY/T 0696-2021適用范圍與關鍵內容

• 適用范圍:

• 本標準適用于對神經和肌肉刺激器的基本輸出參數進行測量的通用要求。

• 涵蓋的設備包括用于醫療目的,通過電極對人體施加電流脈沖以刺激神經或肌肉的電子設備。

• 目的是為制造商、檢測機構和監管方提供統一、準確的測量方法,以確保設備輸出性能的可靠性和安全性。

• 關鍵內容概述:

• 本標準是一個測量方法標準,規定了如何測量刺激器的各項電輸出參數。

• 其核心是定義了標準測量負載(如500Ω電阻與100pF電容并聯),并詳細說明了在該負載下測量各種輸出波形特性的程序。

三、YY/T 0696-2021配套與引用標準

• 上級標準:

• 本標準是醫用電氣設備通用標準 GB 9706.1 (IEC 60601-1) 的專用標準(Particular Standard)。在實際應用中,需要與GB 9706.1系列標準結合使用。

• 引用標準:

• GB 9706.1 醫用電氣設備 第1部分:安全通用要求

• IEC 60601-2-10 Medical electrical equipment - Part 2-10: Particular requirements for the safety of nerve and muscle stimulators

四、YY/T 0696-2021主要技術內容

1. 測量負載:

• 明確規定了進行所有輸出特性測量時,設備輸出端應連接的標準負載,通常為一個500歐姆的電阻與100皮法的電容并聯的電路模型。這模擬了典型的人體組織阻抗。

2. 輸出特性參數的定義與測量方法:

• 脈沖形狀: 如方波、三角波、指數波等。

• 脈沖寬度: 脈沖的持續時間。

• 脈沖上升時間、下降時間。

• 輸出電流/電壓: 包括峰值、平均值、有效值等的測量。

• 脈沖波形和參數:

• 輸出頻率: 脈沖的重復頻率。

• 調制特性: 如包絡波形、通斷時間比等。

• 負載依賴性: 測量輸出參數隨負載電阻變化的特性。

3. 測量設備要求:

• 對使用的測量儀器(如示波器、電壓表、電流探頭)的精度、帶寬和輸入阻抗等提出了具體要求,以確保測量結果的準確性。

五、YY/T 0696-2021重要性及應用

• 重要性:

• 安全性與有效性基礎: 刺激器的輸出特性直接關系到治療的效果和患者安全。過強的電流可能導致組織損傷,而過弱則無效。

• 產品設計與質控依據: 為制造商設計電路、設定輸出參數和進行出廠檢驗提供了統一的技術規范。

• 注冊檢驗與市場監管的準繩: 是國家藥品監督管理局(NMPA)對這類產品進行型檢、注冊審批和上市后監督的核心檢測依據。

• 應用場景:

• 產品研發與設計驗證。

• 產品型式檢驗和出廠檢驗。

• 第三方檢測機構的認證檢測。

• 醫療機構對設備性能的驗收與定期檢測。

六、YY/T 0696-2021實施中的注意事項

1. 嚴格遵循測量條件: 必須使用標準中規定的測量負載和測量儀器要求,否則結果無可比性。

2. 理解波形復雜性: 對于非對稱或復雜的脈沖波形,需要明確定義測量的參考點(如從基線到峰值)。

3. 與安全標準結合: 輸出特性的測量結果需要結合GB 9706.1等安全標準進行綜合評定,例如評估漏電流、輸出隔離等安全指標。

4. 關注標準更新: 由于此標準版本為2008年,且引用的基礎標準(如GB 9706.1)已有重大更新,在實際應用中需關注相關標準的最新動態和協調性。

七、YY/T 0696-2021總結

YY/T 0696-2008 是規范神經和肌肉刺激器這一特定類別醫療器械性能測量的關鍵技術標準。它通過規定統一的測量負載和方法,確保了不同廠商、不同檢測機構對設備輸出特性評價的一致性、準確性和公平性。正確應用該標準,對于保障這類電刺激醫療設備的有效性和安全性,促進產業規范發展具有至關重要的作用。

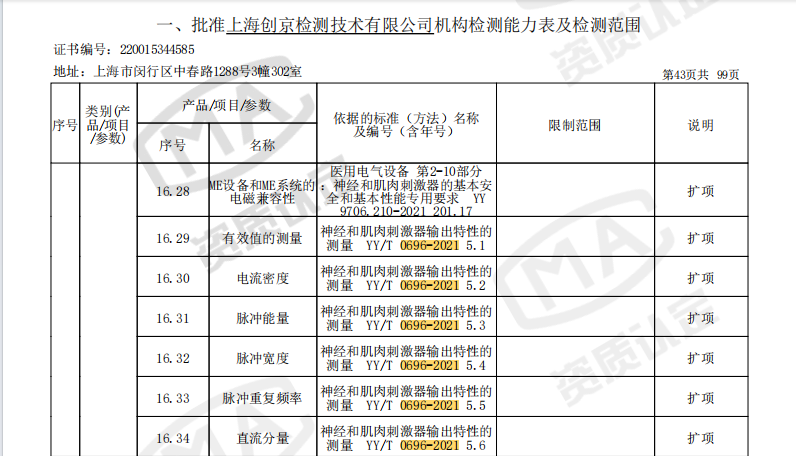

七、創京檢測YY/T 0696-2021標準資質范圍

上海創京檢測公司介紹

上海創京檢測技術有限公司成立于2018年,是一家專注于醫療器械產品注冊上市的第三方檢測機構,上海創京檢測是國家藥品監督管理局(NMPA)推薦的首批新版GB 9706系列標準和GB 9706.1—2020、YY9706.102—2021獲證檢測機構,可通過查看國家藥品監督管理局醫療器械檢測機構名單,更多詳情請?jiān)L問國家市場監管總局檢驗檢測機構資質認定網上審批系統“資質認定獲證機構能力查詢”平臺。

創京檢測專注醫療器械檢測領域,已獲得國家CNAS和CMA雙C資質,檢測報告獲得國家藥監局、省藥監局、審評中心認可。20年行業服務經驗,與GE、邁瑞、聯影、羅氏、西門子、徠卡、LG、飛利浦、波科等行業龍頭企業建立了長期良好的合作伙伴關系。公司擁有專業的檢測設備,可根據客戶不同的需求,靈活組合出合適的檢測方案。創京檢測嚴格按照國家藥品監督管理局醫療器械標準管理中心的要求運行。作為國內專業檢測服務企業的代表之一,上海創京檢測技術有限公司以"專業、精準、高效、創新"為核心價值觀,致力于為客戶提供優質、全面、高效和專業的檢測服務。

在檢測能力方面,公司檢測范圍廣泛,涵蓋EMC電磁兼容、安全性能測試、環境可靠性、軟件測試、體外診斷(IVD) 等各類醫療器械的注冊檢測和咨詢等。出具權威資質的檢驗檢測報告,已獲得國家藥監局 、省藥監局 、審評中心的認可,為醫療器械在性能、安全性、有效性等??把關。 創京檢測嚴格按照ISO/IEC17025打造實驗室管理體系。公司擁有獨?核?實驗室:10?法電磁兼容實驗室、3?法電磁發射半電波暗室、3?法全電波暗室、電磁?擾屏蔽室、靜電測試屏蔽室、電磁?擾抗擾度屏蔽室、電?安全實驗室、可靠性實驗室、軟件測試實驗室、振動運輸實驗室、光學實驗室、?頻?術設備檢測實驗室、超聲設備 檢測實驗室。能夠容納包含 CT、MRI 等較大尺寸的設備進行檢測, 符合行業標準和國家級權威檢測標準要求。產品覆蓋超聲診斷和監護設備、短波/微波治療 設備、內窺鏡設備、心電監護儀、射頻消融儀、美容 儀、手術機器人、醫用病床、核酸提取儀、擴增儀、 分析儀等。服務客戶遍布全國,可隨時迅速響應各?業客?在各領域的不同需求,提供近距離、本地化的專業服務。
